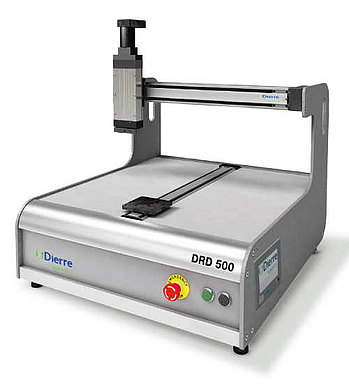

Tischroboter DRD 300-400-500

Tischroboter DRD

Tischroboter DRD

Die Tischroboter der Serie DRD sind eine kostengünstige Möglichkeit, Prozesse zu automatisieren. Sie zeichnen sich durch eine einfache Handhabung und große Vielseitigkeit aus. Einsatzgebiete sind beispielsweise Dosier- oder "pick and place" -Anwendungen.

Die Programmierung erfolgt über die CoordinaX Steuerung und ist simpel und intuitiv zu erlernen. Für komplexe Geometrien können Daten aus CAD-Systemen eingelesen werden.

DRD Tischroboter sind in verschiedenen Größen verfügbar. Optional kann das System mit einer Rotationsachse ausgerüstet werden. Zudem können Sonderausführungen nach Kundenwunsch angefertigt werden.

Weiteres Zubehör wie beispielsweise Bauteilaufnahme, Sicherheitskäfig oder Lichtvorhang sind auf Anfrage verfügbar.

Es besteht zudem die Möglichkeit, den Roboter als fertigen Arbeitsplatz zu erwerben. Dabei wird der Roboter fertig montiert mit Bauteilaufnahme, Sicherheitskäfig, und allen weiteren Teilen montiert und optional programmiert.

Technische Daten

Arbeitsbereich:
DRD 300: X 300 mm, Y 300 mm, Z 145 mm
DRD 400: X 400 mm, Y 400 mm, Z 145 mm
DRD 500: X 500 mm, Y 500 mm, Z 145 mm

Programmierung:
Teachfunktion der Position
Koordinateneingabe in Textform
Import von Vektordateien
Logische Ablauffolgen

Kontrolle:
Digitale Eigenkontrolle mit den verfügbaren I/Os - Bus

Interpolationsgeschwindigkeit max. PTP:
Mehr als 600 mm/sec X-Y

Tragfähigkeit: Z-Achsen-Kopf (Theta-Rotationsachse):
5 Kg - (3 Kg)

Wiederholbarkeit und Auflösung:
± 0,01 X-Y @ 20° C (höhere Genauigkeit optional verfügbar)
