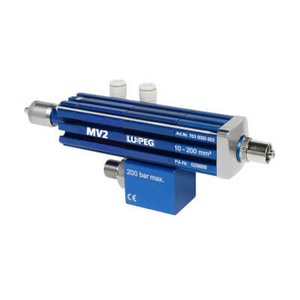

Dosierventile der Serie MV
Bei den Ventilen der Serie MV handelt es sich um Dosierventile zum Dosieren von Fetten NLGI 0 bis 3 und Ölen.
Sie werden über ein externes 5/2-Wegeventil angesteuert, der Dosierdruck ist abhängig vom Materialdruck.
Die Dosiermenge pro Dosierschuss kann über eine Stellschraube eingestellt werden und ermöglicht reproduzierbare Ergebnisse.
Baugrößen:
- MV1: 1 mm³ - 20 mm³
- MV2: 10 mm³ - 200 mm³
- MV3: 100 mm³ - 2000 mm³ (0,1 ml bis 2,0 ml)
- MV4: 1000 mm³ - 6000 mm³ (1,0 ml bis 6,0 ml)
Optionen:
- Überwachung der Kolbenendstellung über Magnetfeldsensor
- Handgriff
- Ausführung als Sprühventil
Technische Daten:
| Modell | MV1 | MV2 | MV3 | MV4 |
| Dosierbereich (mm³) | 1-20 | 10-200 | 100-2000 | 1000-6000 |
| Anschluss Medium | G1/8" | G1/8" | G1/4" | G1/4" |
| Druckausgang | M5 (optional G1/8") | M5 (optional G1/8") | G1/8" | G1/8" |
| Modell | MV1 bis MV4 |
| Wiederholgenauigkeit: | +/- 1% |
| Min Eingangsdruck Medium: | 20 bar |
| Max Eingangsdruck Medium: | 200 bar |
| Min Eingangsdruck Luft: | 3 bar |
| Max Eingangsdruck Luft: | 7 bar |
| Medium Ausgangsdruck: | 20-25 bar |
| Medien: | Öle und Schmierfette bis NLGI 3 |
