Progressivverteiler

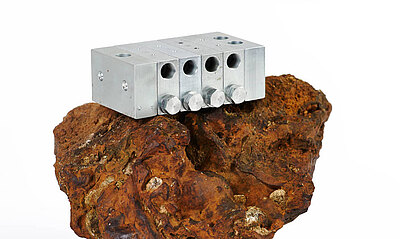

Scheibenverteiler DL-XS
Der Progressivverteiler DL-XS in Scheibenbauweise ist ein kompakter Verteiler mit höchsten Ansprüchen an die Funktion.
Die Scheibenbauweise mit vier Dosiergrößen sorgt für die nötige Flexibilität, um jedes System genau an die jeweiligen Anforderungen anzupassen. Durch die kompakte Bauweise kann der Verteiler auch in beengten Verhältnissen eingesetzt werden.
| Menge pro Kolbenhub | 25mm³, 45mm³, 75mm³, 105mm³ |
| Anzahl Kolbenelemente | zwischen 3 und 12 |
| Arbeitsdruck | 15 bar bis 300 bar |
| Arbeitstemperatur | -25°C bis +85°C |
| Material | Stahl, galvanisch verzinkt |
| Kolbenzyklen pro Minute | maximal 300 |
| Einlassgewinde | M10x1 |
| Auslassgewinde | M10x1 |
| Montageschrauben | M5x30 |
| Schmierstoff | Mineralöl mit Mindestviskosität von 15cSt und Schmierfett bis NLGI Klasse 2 |

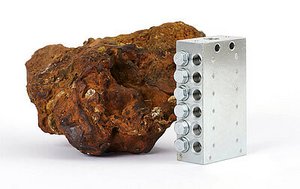

Blockerteiler DPB-V
Der Progressivverteiler DPB-V in Blockbauweise ist ein Verteiler mit der Möglichkeit durch internes Crossporting die Schmierstoffmenge zweier gegenüberliegender Auslässe zusammenzufassen.
Zusätzlich können durch Brücken auch benachbarte Auslässe zusammengefasst werden. Dies gewährleistet die Flexibilität jede Schmierstelle mit der passenden Schmierstoffmenge zu versorgen.
Eine Funktionsüberwachung ist durch einen Zyklenschalter möglich.
| Menge pro Kolbenhub | 0,13cm³ |
| Anzahl Auslässe | min. 6 bis max. 24 |
| Arbeitsdruck | 15 bar bis 400 bar |
| Arbeitstemperatur | -25°C bis +90°C |
| Material | Stahl, galvanisch verzinkt |
| Kolbenzyklen pro Minute | maximal 200 |
| Einlassgewinde | M10x1 |
| Auslassgewinde | M10x1 |
| Schmierstoff | Mineralöl mit Mindestviskosität von 20cSt und Schmierfett bis NLGI Klasse 3 |

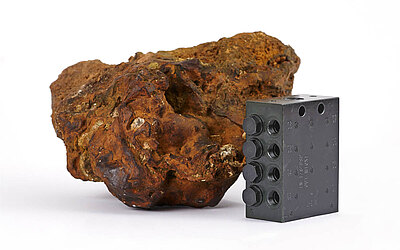

Blockverteiler DPB-L
Der Progressivverteiler DPB-L in Blockbauweise ist ein Verteiler mit der Möglichkeit durch internes Crossporting die Schmierstoffmenge von benachbarten Auslässen zusammenzufassen.
Durch das verschließen mit speziellen Verschlussschrauben werden die Mengen von zwei oder mehr benachbarten Auslässen zu einem Auslass geführt. Dies gewährleistet die Flexibilität jede Schmierstelle mit der passenden Schmierstoffmenge zu versorgen.
Aufgrund der Funktionsweise werden spezielle Auslassverschraubungen bzw. Rückschlagventile benötigt.
Eine Funktionsüberwachung ist durch einen Zyklenschalter möglich.
| Menge pro Kolbenhub | 0,2cm³ |
| Anzahl Auslässe | min. 6 bis max. 24 |
| Arbeitsdruck | 10 bar bis 350 bar |
| Arbeitstemperatur | -25°C bis +100°C |
| Material | Stahl, mit Korrosionsbeschichtung schwarz |
| Kolbenzyklen pro Minute | maximal 250 |
| Einlassgewinde | G1/8 |
| Auslassgewinde | M10x1 |
| Schmierstoff | Mineralöl mit Mindestviskosität von 15cSt und Schmierfett bis NLGI Klasse 2 |
